电子产品测试解决方案
适用于实验室的工具
电于元器件电路权温升测试
摒除热测试中的猜测成分,
FLIR ETS320是一 款经济 实惠的解决方案,可帮助用户改进电子板的产品设计、改善设备评价,降低测试时间。
----无论目标是科学研究或工业产品测试,热数据都是衡量系统运行的一个重要标。ETS320能 帮助工程师和测试技术员在数秒钟内收集精准、可靠的热数据并执行分析。
减少测试次数
FLIR ETS320可摒除热测试中的猜测成分,有助于快速发现热点和潜在故障点。
灵敏度高, 足以检测到小于0. 06摄氏度的温度变化
温度量程宽,为-20。C至250C,可用于量化热生成和热耗散
可测量小至170 μ m/像素点尺寸的部件
主要性能
非接触式测量 较高的灵敏度 较高的测量精度
配备320x240像素的红外 可检测小于0.06*C的温 温度测量精度为+3°C,有
探测器,可提供76,800点 差,使您能够快速识别故 助于印刷电路板的质量保
的非接触式温度测量 障和热梯度 证和工厂验收
较宽的温度量程 免手持式测量 以可视化的方式确认热量
可用于量化高达250^C的热 为电子产品的免手持式电
生成和热耗散 池供电测试而专门设计 配备清晰的3”液晶显示屏,能提供即时热反馈

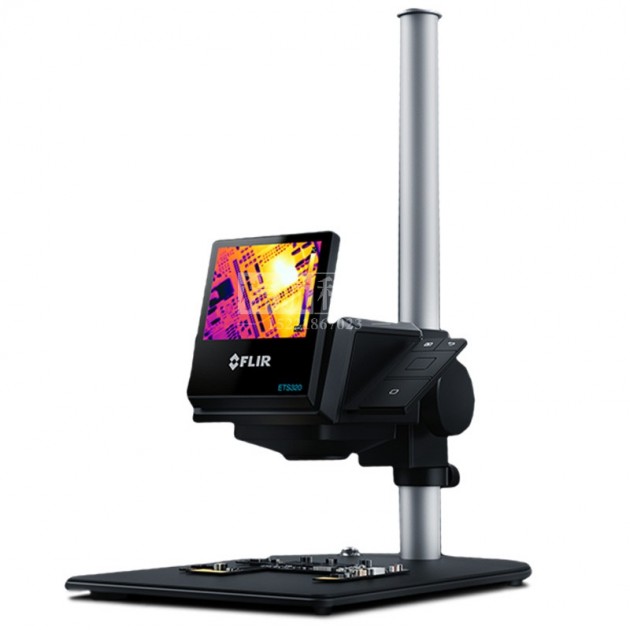

电子产品测试用热成像系统
FLIR ETS320
无论目标是科研或产品测试,热是系统如何运行的一一个重要指标。FLIR ETS320是-款非
接触式热测量系统,配备-台内置支架的高灵敏度红外热像仪,可实现对印刷电路板和其
它小型电子元件的免手持式测量。
减少测试次数
这款高灵敏的热像仪可检测到细微温度变化(0.06°C) 和量化高达250°C的热生成。
改进产品设计
FLIR ETS320提供76,800个非接触式温度测量点,测量精度达+3°C,因此研究人员能够锁
定热点,无需担心藏于暗处的散热器。
专为实验室工作而设计
FLIR ETS320配备可快速部署的显微镜式支架,以简洁的设计为特色,使研究人员能够集
中精力于工作。
迅速探测热量
FLIR ETS320在其明亮的液晶显示屏上显示清晰的热图像,以便提供即时热反馈,引导您
快速发现印刷电路板故障的源头。
电子产品测试的热成像解决方案
FLIR ETS320是一-款经济实惠的解决方案。 可帮助用户改进电子板的产品设计。改善设备评价。降低测试时间。无论目标是科学研究或工业产品测试。热数据都是是街量系统运行的一一个重要指标。ETS320能帮助工程师和测试技术员在数秒钟内收集精确。可靠的热数据并执行分析。
减少测试次数
FLR ETS320可拥除热测试中的猜测成分有助于快速发现热点和潜在故障点。
灵敏度高足以检测到小于0.06 C的温度变化
温度量程宽,为20 C至250 *C.可用于量化热生成和热耗散
可测量小至170 um/像素点尺寸的部件
改进产品设计
FLIR ETS320通过检测具体表现为热的设计缺陷促进设计改进。缩短产品开发时间。
●320x240像素的红外传感器提供76.800点的非接触式温度测量
●具有真45*视场角。可遗行范围较广的切次扫描。以识别潜在问题
●测量精度为+3 °C,有利于印刷电路板(PCB)的质量保证和工厂验收
型号 |
ET320 |
红外分辨率 | 320×240(76,800像素) |
波长范围 | 7.5 - 13.0µm |
探测器类型 | 非制冷型微测辐射热计 |
热像仪光圈数 | f/1.5 |
热灵敏度(NETD) | <60 mK |
热灵敏度/NETD | <0.06°C |
波长范围 | 7.5 - 13.0µm |
非辐射红外视频流 | 使用USB传输未压缩彩色视频 |
辐射红外视频流 | 使用USB全动态传输至PC(FLIR Tools/Tools+) |
固定焦距 | 70 mm±10 mm |
热灵敏度/NETD | <0.06°C |
热像仪光圈数 | f/1.5 |
视场角(FOV) | 45°×34° |
图像频率 | 9 Hz |
最小焦距下的光斑尺寸 | 170µm |
点温仪 | 中心点 |
发射率校正 | 0.1到1.0不等 |
反射表观温度校正 | 自动,基于反射温度输入值 |
精度 | 环境温度为10°C至35°C时,为±3°C或读数的±3% |
区域测温 | 输入框,包含最大值或最小值 |
热像仪尺寸(长×宽×高) | 22×15×30 cm |
热像仪重量(含电池) | 0.575 kg |
接口 | 通过USB Micro接口向PC和Mac设备传输数据 |
图像格式 | 标准全辐射JPEG图像,包括14位测温数据 |
包装尺寸 | 2.9 kg |
内容清单 | 热像仪、基座、支架、电源、USB电缆、FLIR Thermal studio 标准版 (一年期有效) |
显示屏 | 3英寸320×240像素彩色液晶显示屏 |
充电时间 | 2.5小时充至90%电量 |
电池工作时间 | 25°C环境温度以及一般用途时约4小时 |
电池类型 | 锂离子电池,直充 |
存储温度范围 | -40°C至70°C |
发射率表 | 预定义材料的发射率表 |
封装和抗撞击和抗振动 | IP 40(IEC 60529) |
工作温度范围 | 10°C至40°C |
